GW系列电涡流测功机
型号:GW6~GW2000
额定吸收效率:6~2000kW
额定扭矩:25~14000N.m
转速测量精度:±1r/min
扭矩测量精度:+0.2%FS
关键词：
分类：
文件下载：
分享至
- 产品描述
-
产品概述
电涡流测功机作为一种负载，是用来测量动力机械各种特性的试验设备，适用于内燃机、中、小型功率电机、汽车传动部件、燃气轮机、水轮机、工程机械、林业、矿山、石油钻采等机械的性能试验，也可作为其它动力设备的吸功装置。

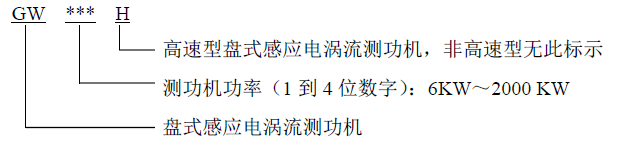

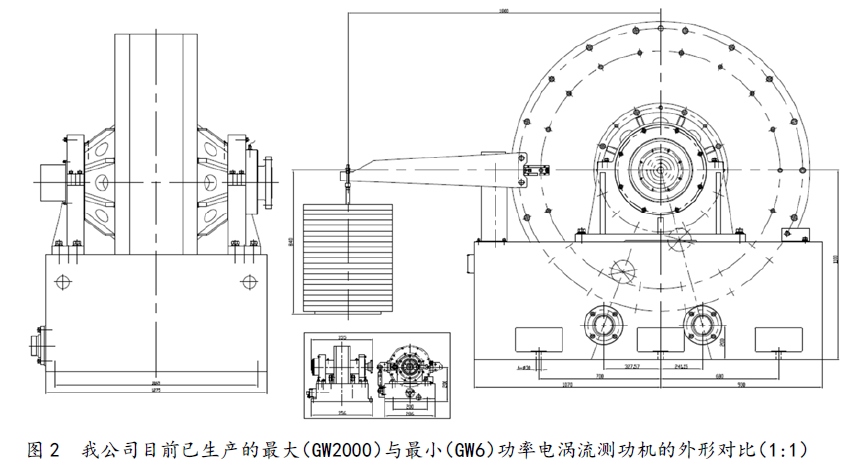

作为一家多年来专业从事动力检测仪器行业的高新技术企业，湖南湘仪动力测试仪器有限公司在电涡流测功机的设计、生产、销售、安装、售后方面积累了丰富的经验，得到了国内用户的认可，并向国外出口。目前我公司生产的盘式电涡流测功机产品系列完善，测试范围宽，额定测试功率：6KW～2000KW，额定扭矩：25N.m～14000N.m;额定转速：3000rpm～12000rpm。我公司设计生产的测功机命名方法如下：
主要特点
结构简单，操作维护方便;
制动力矩大，测试精度高，工作稳定;
转动惯量小，动态响应速度快;
与测控系统配套，可实现自动化操作。
结构与工作原理
电涡流测功机由制动器、测力机构和测速装置等几部分组成。制动器调节原动机的载荷，并同时把所吸收的原动机功率转换为热能，经水冷却后带走热量。
测功机是根据作用力矩与反作用力矩大小相等方向相反的原理来测量扭矩，因此所测扭矩可以通过作用在测功器上的旋转力矩(即制动器外壳反力矩)来指示。
电涡流测功机主要由旋转部分(感应体)、摆动部分(电枢和励磁部分)、测力部分和校正部分组成。GW 系列其结构简图见图1。由结构简图可知，感应体形状犹如直齿轮，产生涡流地方在冷却室的侧壁上。励磁绕组通上直流电后，则围绕励磁绕组产生一个闭合磁通。当感应体被原动机带动旋转时，气隙磁密随感应体的旋转而发生周期性变化，在冷却室侧壁表面及一定深度范围内将产生涡流电势，并产生涡流，该涡流所形成的磁场又与气隙磁场相互作用，就产生了制动转矩。该转矩通过外环及传力臂传至测力装置上，由力传感器将力的大小转换成电信号输出，从而达到测转矩的目的。
转速测量采用非接触式的磁电式转速传感器，将转速信号转换成电信号。
主要技术指标
电涡流测功机的主要技术指标参数见表1，其余如下：
1) 使用环境温度：0℃～45℃
2) 环境相对湿度不超过 85%
3) 冷却介质：不含杂质、杂物的清洁淡水，详见 6.5 节
4) 冷却水压：冷却进水压力不超过 0.7MPa，冷却出水管路无背压，具体详见表1。
5) 测功机出水温度：低于48℃(可根据出水温度调节水压，当出水温度升高时，可
适当调高进水压以增大流量、使出水温度降低)。
6) 冷却水流量：冷却水流量取决于进水、出水的温差和吸收功率的大小。可根据下式计算，当进水温度为20℃时，测功机用水量可按40~50L/kW·h 估算。
7) 最小冷却水量(详见表1)：考虑到测功机允许的最高出水温度与夏天可能的最高进水温度，考虑到测功机内部的水流阻力和不均匀性，无论测功机吸收被测原动机输出功率的大小，都不得小于其最小进水流量;而且水流应该恒稳，流量波动不得>10%，更不允许间歇式断流。冷却循环水系统设计时，应该留有不少于15%富裕量。
8) 工作方向：左旋或右旋，连续工作
9) 扭矩测量精度：±0.4%FS (型号范围GW6~GW100)
扭矩测量精度：±0.2%FS (型号范围GW160~GW2000)
10)转速测量精度：±1r/min
11)扭矩测量传感器：应变式拉压力传感器
12)转速测量传感器：60 脉冲磁电式转速传感器
13)测功机特性曲线见图4
14)电涡流测功机的功率计算：
原动机的输出功率由测得的扭矩和转速大小决定。
M——转子上的制动力矩，N.m;
ω——转子的角速度，弧度/秒;
n——转子的转速，r/min;
P——被测原动机的输出功率。

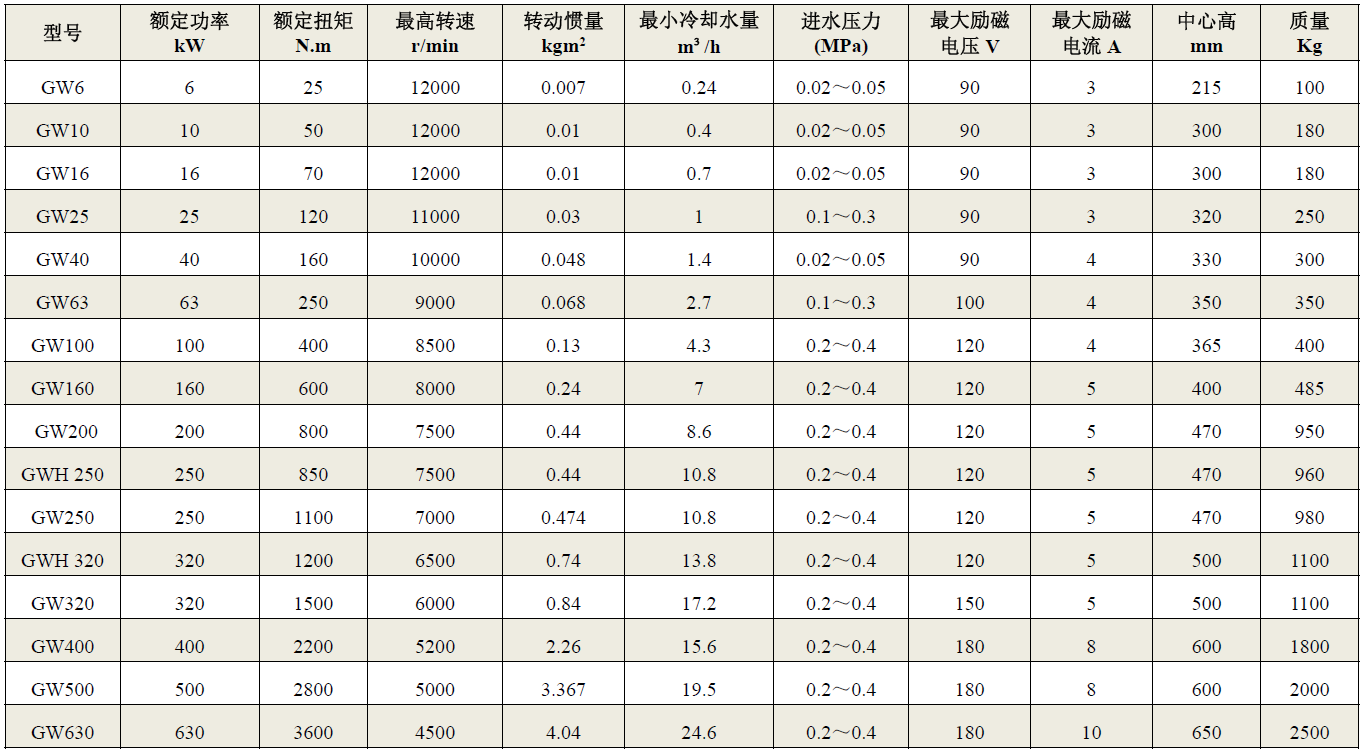

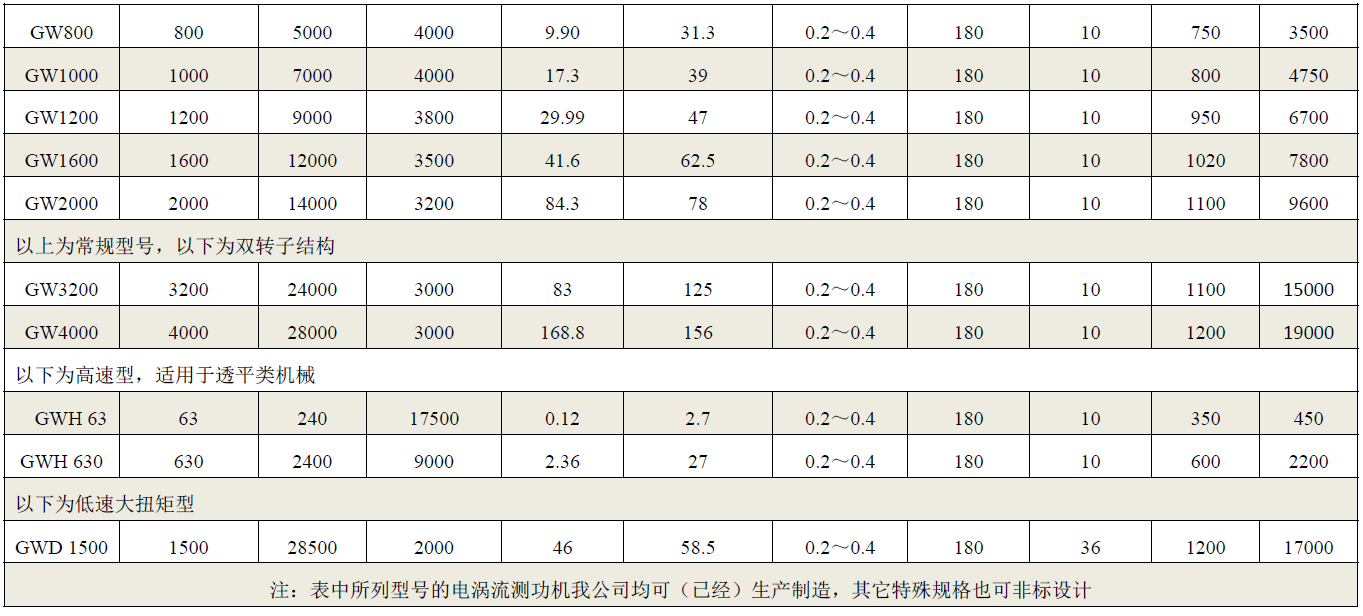

表1 GW 系列电涡流测功机主要技术参数
