新能源动力总成试验台

  • 产品描述

  • 概述

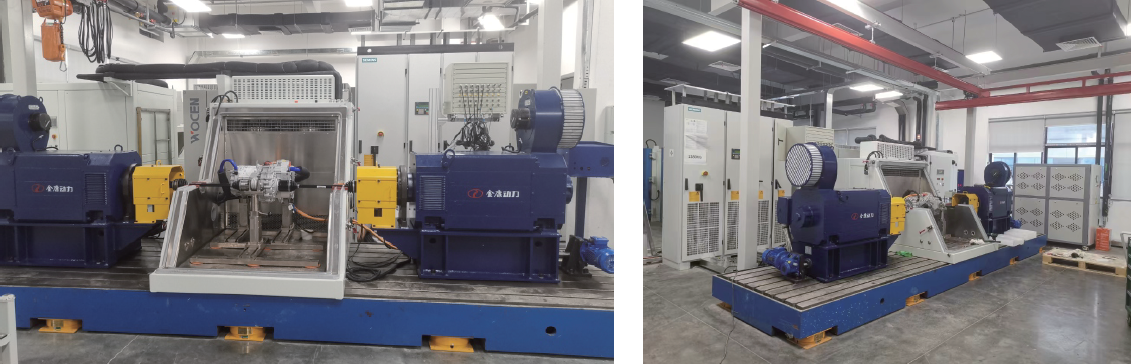

    新能源动力总成试验台包括安装基础及工装部分、测功机电机、变频器系统、电池模拟器、实时测量控制系统、数据采集系统、高低温环境仓、恒温冷却系统、安全监控系统、控制软件以及附属设备等组成。



    试验内容

    • 完成新能源动力总成的联合调试及综合性能匹配优化试验,负载变化，全负荷加速，部分负荷加速，减速等工况试验;
    • 整车控制策略(能量分配策略及制动能量回馈策略,用户提供控制策略)的研究、开发试验;
    • 整车动力性模拟试验(工况模拟);
    • 特定工况下整车能量消耗量试验;
    • 电动机效率、转速特性、扭矩特性及电机控制器等相关高压部件可靠性能试验;。
    • 转矩、转速响应等相关标准要求的性能试验;
    • VCU、MCU等控制单元应用于纯电动车型开发与性能验证与标定;
    • 自定义道路工况模拟试验。

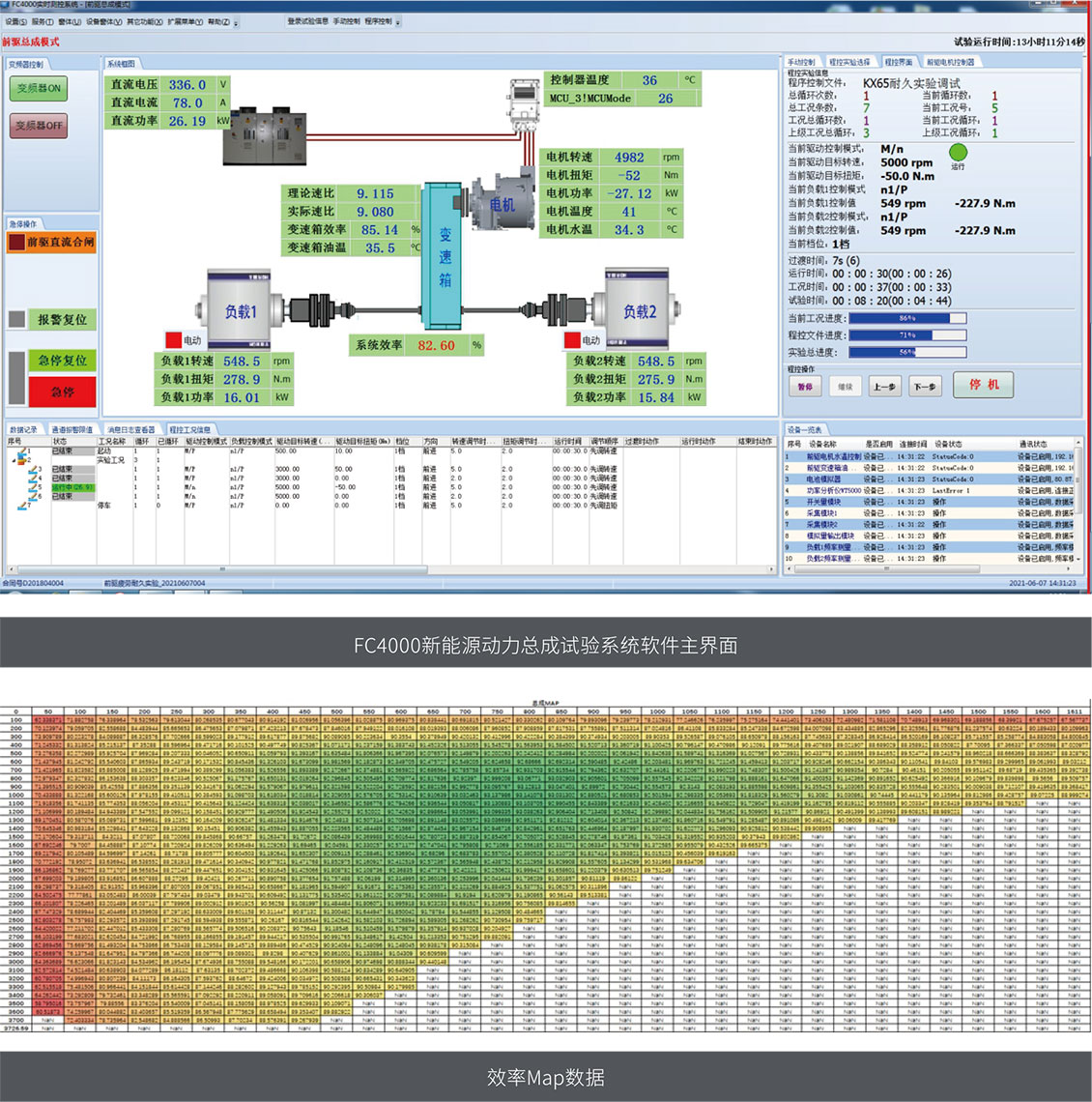

    新能源动力总成试验系统软件

    FC4000动力总成试验系统软件既能够控制测功机作为驱动，也能够直接控制新能源电机或发动机作为驱动来进行试验,满足对动力总成系统进行常规试验、疲劳耐久试验、效率试验、差速试验、差扭试验、路谱模拟、电惯量模拟等多种试验的要求。

    按照试验要求的不同，既能够精确控制输入端的目标扭矩及目标转速,也能够准确的对各个电机进行单独控制。在试验过程中，能够根据系统配置进行手动或自动换挡,并能保证两个负载之间的扭矩及转速平衡。

    试验过程中能够对系统异常进行实时监测,当系统出现变频器异常停机、扭矩异常波动、转速差超限档位异常、速比不正确等情况时,能按照系统设置进行相应的保护动作，确保系统安全运行。
