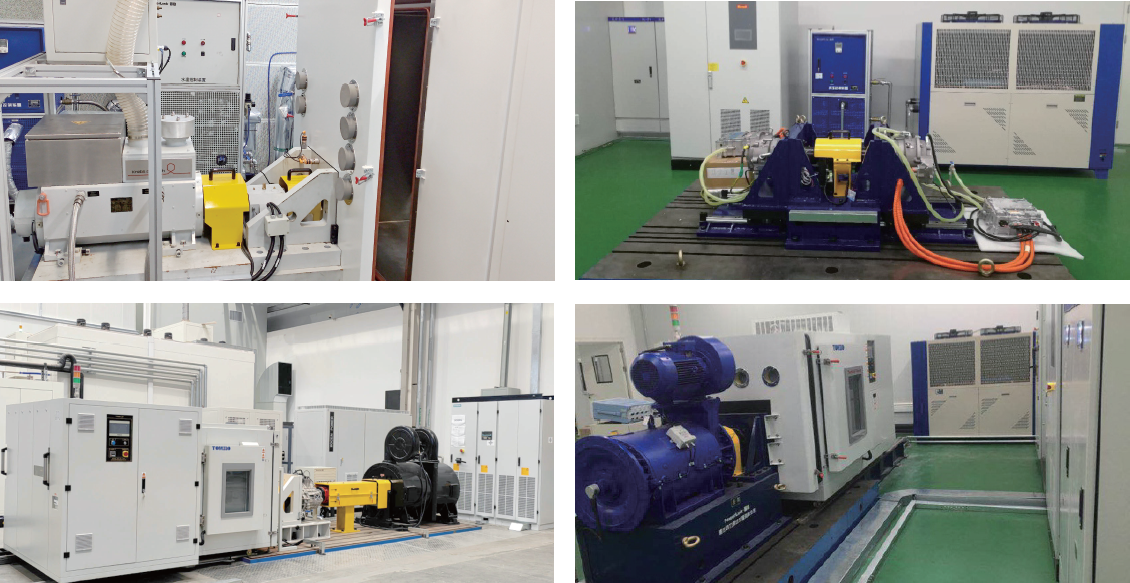

新能源电机试验台

  • 产品描述

  • 概述

    新能源电机试验台主要用于新能源电机及其控制器的常规性能试验,耐久和负载试验，以及其它用户开发研究性试验(如:电机或电机控制器的开发、测试、对比等试验)，以满足新能源汽车项目开发的需要。新能源电机试验台能够完成对电动汽车车用电机性能的测试工作,为用户自主研发提供硬件测试保障,协助用户完善设计方案,验证产品性能等。



    试验内容

    峰值功率/扭矩试验;额定功率/扭矩试验;被测电机外特性试验;效率谱测定试验;被测电机及其控制器温升试验;被测电机扭矩阶跃响应试验:被测电机转矩控制精度试验;馈电试验,以及电动与馈电切换试验;电机性能和策略优化试验;电机驱动模式切换和能量管理;稳态和道路负载模拟;驾驶员仿真如加速、制动、驻车、经济型或运动型驾驶等试验;ECE和NEDC等标准驾驶循环试验;用户自定义试验等。

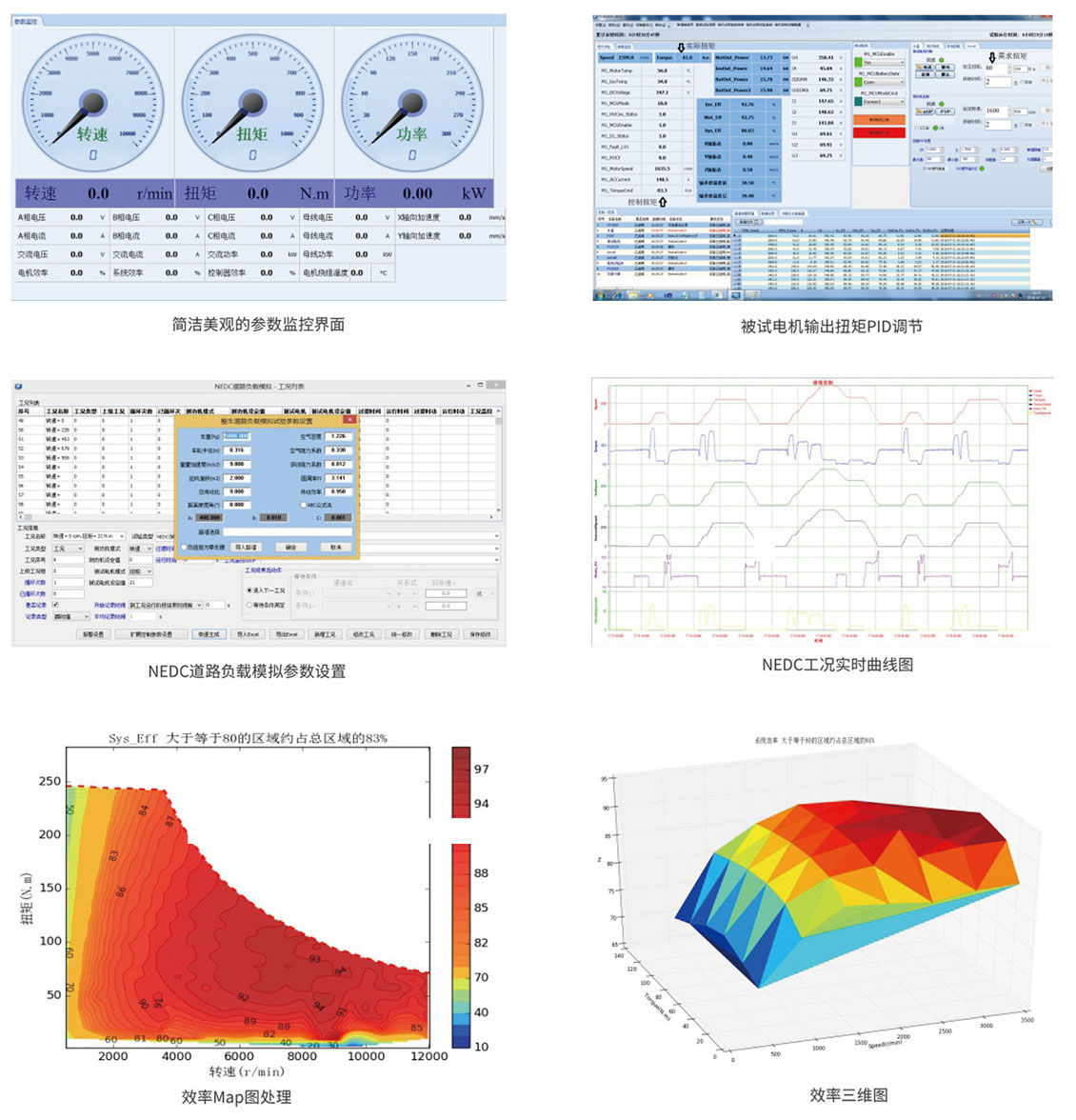

    新能源电机试验系统软件

    针对新能源电机试验的两种台架(包括电机对拖台架和电机性能台架)，在FC4000测控软件的基础上开发了FC4000电机测试系统软件。

    • 软件集成了国内外主流品牌的功率分析仪及国内主流品牌的直流电源等台架必备设备的通讯功能，非常方便台架功能的扩展。
    • 支持电机控制器协议文件CANDBC的导入，实现被试电机和测功机(对拖台架为陪试电机)的集成控制。
    • 依据相关国标，软件能自动化完成下表中的测试试验。
    • 被试电机输出扭矩PID调节，方便效率Map试验数据的统一分析。
    • 效率Map图分析。

    序号

    测试类型

    项目

    1

    一般测试项目

    驱动电机定子绕组直流电阻

    超速试验

    2

    		 转矩-转速-效率曲线

    工作电压范围

    转矩-转速曲线(万有曲线)

    电机控制器转速-效率万有曲线

    驱动电机效率

    驱动电机系统效率

    3

    		 关键特性参数的测量

    持续转矩

    持续功率

    峰值转矩

    峰值功率

    最高工作转速

    高效工作区

    最高效率

    4

    控制精度

    转速控制精度测试

    转矩控制精度测试

    5

    响应性

    转速响应时间

    扭矩响应时间

    6

    		 驱动电机控制器工作电流

    持续工作电流

    短时工作电流

    最大工作电流

    7

    		 特性测试试验

    连续馈电特性

    控制器保护功能测试

    可靠性试验

    短时升高电压测试

    堵转转矩和堵转电流测试

    电机温升试验

    负载测试

    能量回馈测试

    道路模拟测试(爬坡，加速，滚动阻力等模拟)

    坡道起步、上下坡、滑行模拟试验

    稳态循环加载耐久试验

    其他模拟试验(如加速、制动、驻车等)或自定义工况
