混合动力试验台

  • 产品描述

  • 概述

    混合动力总成试验台主要用于用户产品开发过程中进行动力系统(发动机+|SG电机+变速器+测功机)及其电控系统研发的各类试验。对发动机、电机及电机控制器、变速箱的性能进行测试,提供准确可靠的试验图表及数据。测试纯电动和混合动力驱动系统的动力性、模拟工况能耗、电机及控制器效率;测试驱动系统各部件的技术指标;并通过模拟车辆实际工况,进行车辆能耗和控制策略的研究。试验台适用于混合动力、纯电动汽车的混联、AMT并联的混合动力系统进行功能试验与性能试验。进行新能源动力系统以及驱动电机的开发、匹配、标定等工作,并且具有驾驶员操作模型,可以对整车道路负载进行模拟,为整车匹配参数的确认和优化提供试验数据。



    试验内容

    • 完成新能源车用动力总成的联合调试及综合性能匹配优化试验;
    • 整车控制策略(能量分配策略及制动能量回馈策略,用户提供控制策略)的研究、开发试验;.
    • 整车动力性模拟试验(工况模拟);
    • 特定工况下整车能量消耗量试验;.
    • AMT变速箱换挡策略调试、验证试验;
    • 电动机效率、转速特性、扭矩特性及电机控制器等相关高压部件可靠性能试验;
    • AMT变速箱换挡平顺性及可靠性试验(用户提供换档机构);
    • AMT变速箱换挡策略调试、验证试验;
    • 发动机转矩、转速响应等相关标准要求的性能试验;
    • 用户自定义循环工况的动力系统动力性能、燃油经济性能试验。

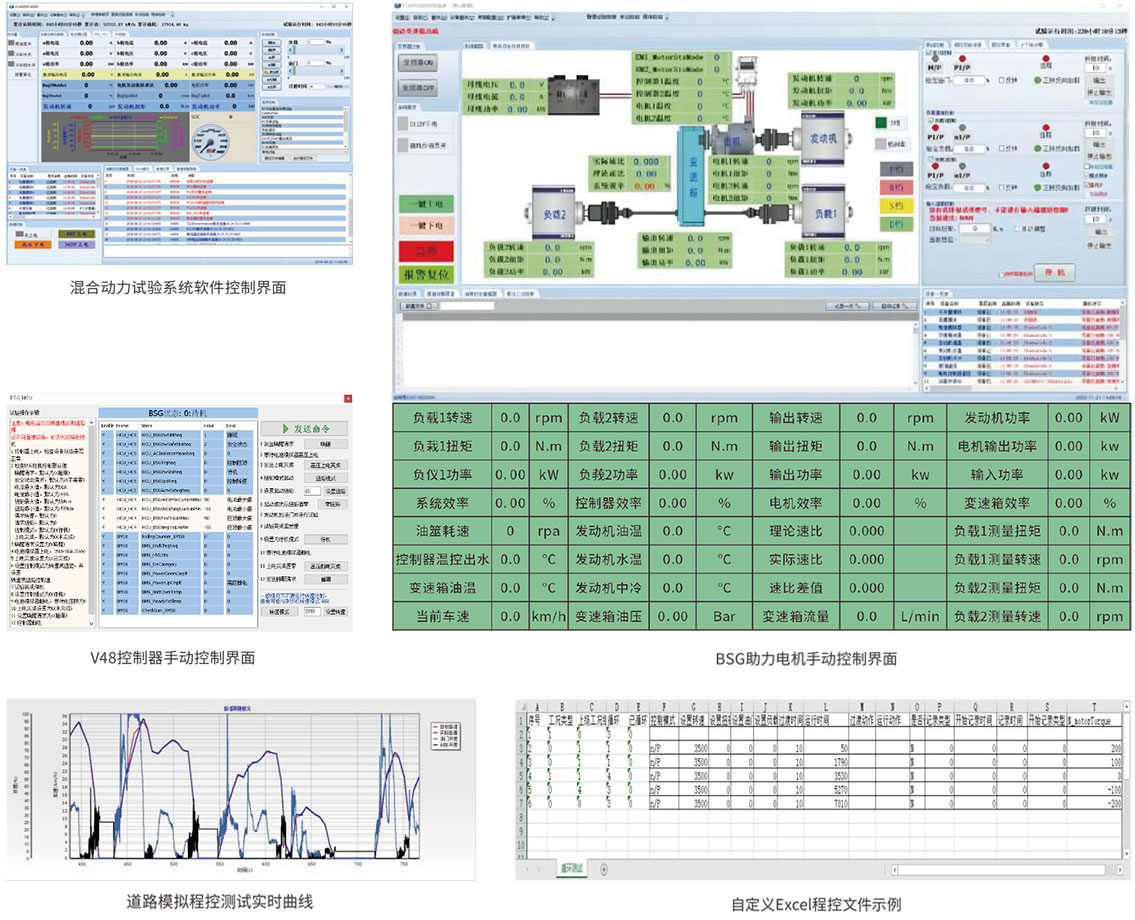

    混合动力试验系统软件

    FC4000测控系统采用组态方式灵活架构，可根据用户需求配置多种形式的混合动力试验。

    • 通过实时系统或FC2012系列测控仪控制测功机加载;
    • 通过油门踏板、电子油门或配置DBC文件用CAN总线报文的方式控制发动机油门开度:
    • 通过配置DBC文件，通过CAN总线控制电机控制器切换工作模式和目标控制值;
    • 系统集成了国内外主流功率分析仪和电池模拟控制;
    • 支持Excel用户自定义工况试验，可以在Excel列中任意输入DBC文件配置的通道名称，控制电机控制器动作。
