JC系列转矩转速传感器

型号: JC0~ JC6

额定扭矩: 1N.m~1,000,000N.m

最高转速: 25,000r/min

转速测量精度:±1r/min

扭矩测量精度:±0.1%FS

关键词：

湘仪动测

分类：

其他

文件下载：

JC系列传感器，JW-3扭矩仪使用说明书.pdf

销售热线：

售后热线：

0731-88317217 / 88317218 / 88317220

0731-88317038

产品询价

热销产品

分享至

产品描述

概述

　　JC 系列转矩转速传感器及JW 系列扭矩仪是我公司传统产品。公司从1975 年生产至今已有近50 年的生产历史和制造经验。JC 型转矩转速传感器与我公司研制的JW 系列微机扭矩仪配套使用，是一种测量各种动力机械转动力矩、转速及机械功率的精密测量仪器，用途十分广泛。在电机、风机、水泵、齿轮及齿轮箱、铁路机车、汽车拖拉机、飞机、船舶、矿山机械、液压气动元件等几乎所有机械制造部门及其科研院所、大专院校对旋转动力的测量均需要这种仪器。

技术指标
- 转矩测量精度：分为0.1 级和0.2 级。
① 静校——直接用砝码产生标准力矩校准时，其测量误差0.1 级不大于额定值的±0.1%;0.2 级不大于额定值的±0.2%。

② 转速变化的附加误差——在规定转速范围内变化时，转矩读数变化不大于额定转矩的±0.18%。
- 转速测量精度：±1r/min±1 个字
- 转矩测量过载能力：
① 在超载不大于120%额定转矩时，仍然能保证转矩测量精度。

② 在瞬间冲击负载不大于300%，额定转矩时，负载消失后，转矩零点读数变化不大于±0.1%。

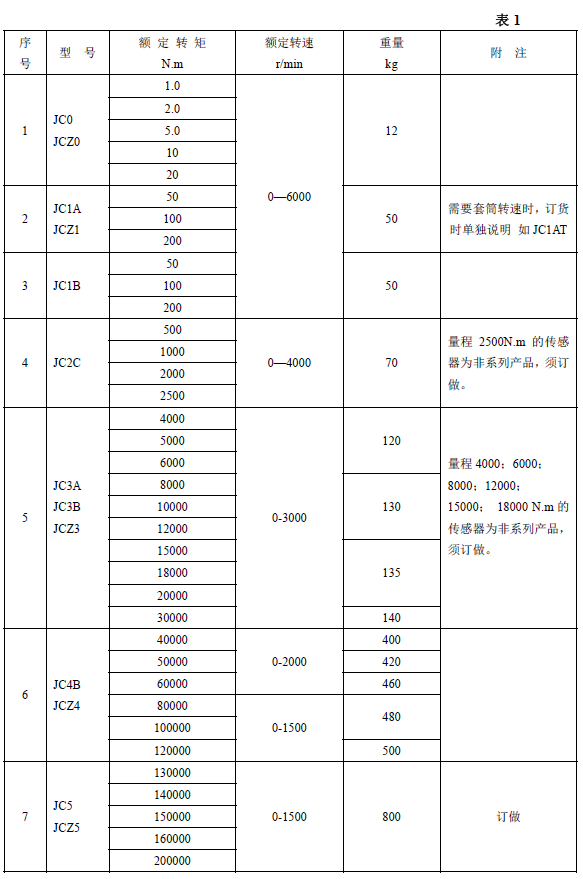

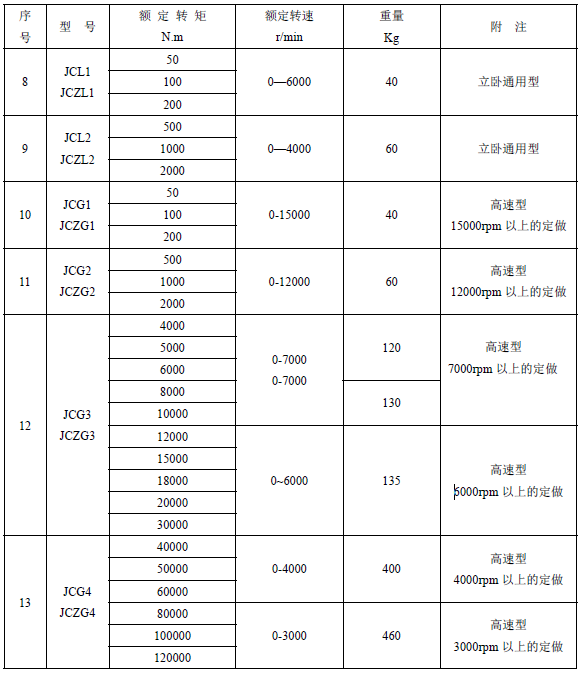

JC/JCZ 型传感器系列规格表

附注：

1)、JCL 型转矩转速传感器，可立式安装，并可承受一定的轴向力，如传感器自重。

2)、JCG2、JCG3 型转矩转速传感器如采用压力油强迫润滑方式，用户必须连接供油及回油系统，使用时应先启动回油系统再启动供油系统，停机时，先停供油系统后停回油系统。

3)、JC-T 型传感器带套筒测速功能
